Sistemi di fissaggio a tenuta stagna
L’installazione di sovrastrutture quali, ad esempio, pannelli fotovoltaici, solare termico, tubazioni, cavi riscaldanti, parabole etc., hanno sempre destato preoccupazione e posto particolari limiti sia al progettista che all’applicatore.
L’esperienza accumulata in oltre 30 anni di attività nel comparto delle impermeabilizzazioni ha permesso lo sviluppo di una serie di prodotti, identificati con il marchio FastEnerGrip, in grado di garantire al contempo una elevata resistenza meccanica ed una totale e perfetta tenuta stagna.
La tecnologia di produzione e le fasi di controllo in linea permettono di immettere sul mercato prodotti con uno standard qualitativo costante. Il sistema FastEnerGrip su esplicita richiesta del cliente può essere realizzato utilizzando specifiche membrane in PVC; FPO/TPO, EPDM, BPP/BPE.
Nonostante la giovane costituzione della società, il progetto FastEnerGrip ha una storia di oltre 10 anni essendo stato testato in vari cantieri con differenti condizioni ambientali. Ciò ha permesso di ottenere una copertura assicurativa a 360° a testimonianza della validità della soluzione.
PREMESSA
Il fissaggio di sovrastrutture sulle coperture di edifici, rappresenta un’importante sfida nel mondo delle costruzioni sia civili che in- dustriali.
Il progettista si trova a dover affrontare i seguenti aspetti, in considerazione del fatto che è obbligato al rispetto del D.M. del 17 gen- naio 2018 – aggiornamento delle Norme Tecniche per le Costruzioni Cap. 7.2.4:
- garantire un fissaggio solido e sicuro in grado di resistere a tutte le sollecitazioni che gli agenti atmosferici attraverso la sovrastrut- tura scaricano direttamente sui fissaggi sia in termini di resistenza a trazione sia in termini di resistenza al taglio;
- garantire una perfetta impermeabilizzazione attraverso il sistema di fissaggio prescelto.
La Proroof srl è impegnata costantemente , attraverso studi e applicazioni, ad offrire al progettista, all’applicatore ed al committente il sistema FastEnerGrip.
Il sistema FastEnerGrip è in grado di risolvere tutte le problematiche richieste per un fissaggio sicuro , durevole ed impermeabile.
Grazie al sistema FSTENERGRIP, brevettato, la Proroof è in grado di offrire i seguenti vantaggi :
- Resistenze a trazioni da 3,5 kN sino a 54 kN;
- Resistenze al taglio da 6,9 kN sino a 35 kN;
- Assoluta tenuta stagna del sistema di fissaggio;
- Idoneo per l’impiego su superfici con inclinazione superiore a 45°
- Caratteristiche costanti nel tempo e riproducibili.
Il sistema FastEnerGrip è assemblato interamente in stabilimento in condizioni ambientali costanti ed in assenza di elementi inquinanti
quali: polveri acqua ecc. elementi che possono inficiare le prestazioni meccaniche.
FASTENERGRIP
FastEnerGrip è un sistema progettato per garantire il fissaggio di apparati quali Impianti Fotovoltaici, impianti Solare Termico, parapetti, linee vita, impianti di trattamento aria e altri apparati che generalmente vengono posizionati sulle coperture impermeabilizzate con manti a vista tipo: FPO / TPO, PVC, EPDM, membrane bituminose, Impermeabilizzanti liquidi etc.
FastEnerGrip, grazie alla speciale tecnologia di assemblaggio della doppia induzione simultanea garantisce una connessione sicura
dalle prestazioni meccaniche eccellenti direttamente alla struttura del tetto senza elementi di fissaggio passanti.
Una volta installato e saldato mediante termo-fusione se installato correttamente FastEnerGrip elimina il movimento a cremagliera e garantisce una tenuta stagna senza compromessi.
La realizzazione del FastEnerGrip è stata concepita per facilitarne l’installazione da parte degli operatori del settore.
Ogni singolo lotto di FastEnerGrip® è sottoposto a controlli sistematici che vengono effettuati sia presso i laboratori interni che presso strutture esterne certificate.
Un sofisticato sistema di controllo termografico, montato in linea, permette di individuare immediatamente eventuali difetti.
Inoltre, i nostri laboratori sono attrezzati per effettuare prove di resistenza sia al taglio che alla trazione.
Tali prove possono essere effettuate, su specifica richiesta scritta del cliente, anche presso laboratori esterni certificati o in cantiere. Oltre al controllo sistematico del prodotto finito, la Proroof srl testa costantemente le membrane che vengono impiegate per la produzione del sistema FastEnerGrip®.
Su richiesta del cliente, vengono effettuati anche i test sulle membrane precedentemente installate oggetto del posiziona- mento del sistema FastEnerGrip®

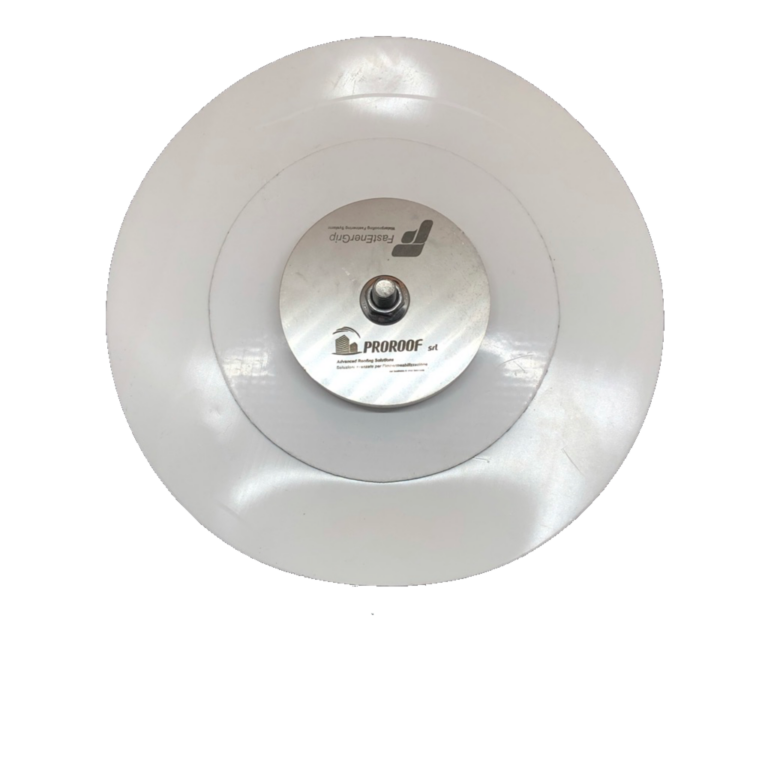

IL sistema FastEnerGrip è composto da:
- disco da 90 m, in alluminio Anticorodal, diametro aventeuno spessore 10 mm, il quale fornisce un perfetto appoggio per le strutture e/o telai su cui si installeranno le sovrastrutture.
- Bullone di serraggio M10x35 A2 , secondo richiesta del cliente è possibile fornire bulloni M12 x 35 A2.
- FastEnerGrip possono essere prodotti utilizzando tutti tipi di membrane impermeabili presenti sul mercato e sono pienamente compatibili con sistemi di posa realizzati mediante l’utilizzo di: fissaggio meccanico, incollaggio o zavorra.
• Il sistema FastEnerGrip trova impiego su qualsivoglia tipo di supporto e spessori:
Metallo > di 0,4 mm
Legno > 10 mm
Calcestruzzo > 40 mm
Lastre cementizie > 10 mm
La possibilità di realizzare il sistema FastEnerGrip con qualsiasi membrana impermeabile presente sul mercato, ne permette di garantire al 100% la compatibilità con il sistema d’impermeabilizzazione installato e/o da installare.
Il sistema FastEnerGrip non necessità una predisposizione prima dell’applicazione del manto impermeabile per il suo posizionamento alla struttura, ciò contribuisce a risparmiare tempo e manodopera con la possibilità di modificare sino all’ultimo istante il layout di posa.
Il FastEnerGrip installato correttamente garantisce un sicuro e potente fissaggio degli apparati alla copertura garantendo la totale tenuta stagna.
- Semplice processo di installazione che consente di risparmiare tempo e manodopera.
- 100% compatibile con tutte le membrane impermeabili predisposte per la termoFusione ad induzione.
- Aiuta a proteggere la copertura del tetto da danni dovuti al movimento a cremagliera provocato dalla zavorra e da infiltrazioni dovute all’impiego di sigillanti peri fissaggi meccanici passanti.
- Ampia, flangia di diametro 250 mm. da saldare al manto impermeabile principale.
VERSIONI
Il sistema FastEnerGrip è disponibile nelle seguenti versioni:

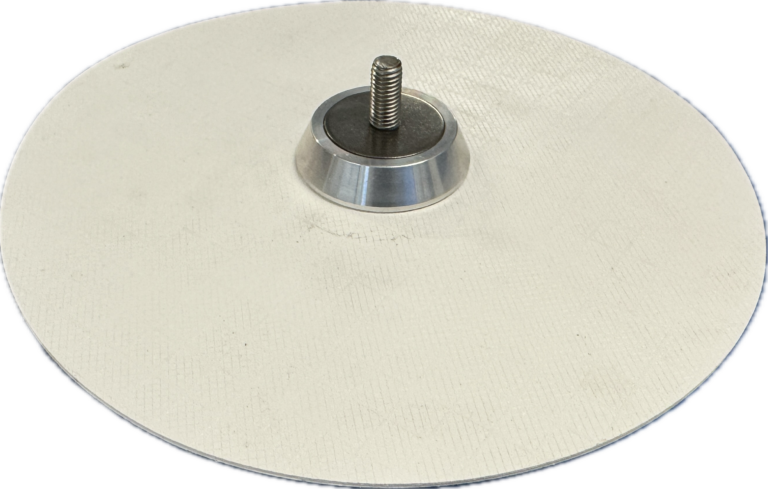

FastEnerGrip PV- base
Da utilizzare quando le prestazioni meccaniche richieste non superano i 3,0kN di trazione e 2,0 kN taglio
FastEnerGrip PV- P- 0.6
Da utilizzare quando le prestazioni meccaniche richieste non superano i 9,5kN di trazione e 6,8 kN taglio
FastEnerGrip PV- HP
Da utilizzare quandole prestazioni meccaniche richieste non superano i 28,0 kN di trazione e 20,0 kN taglio

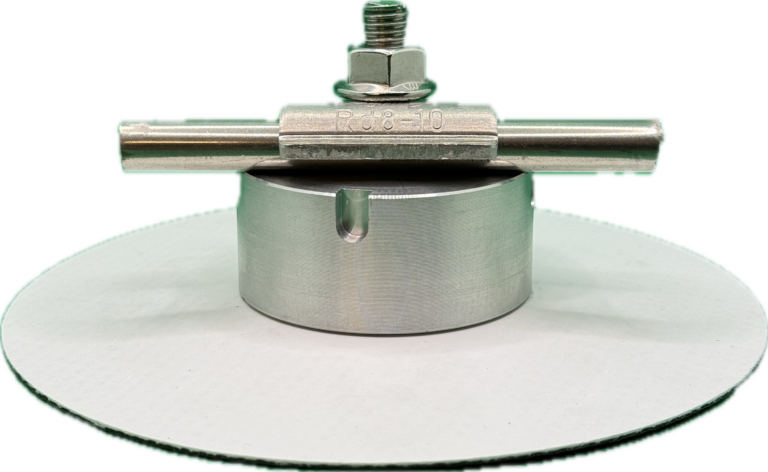

FastEnerGrip HP-LV

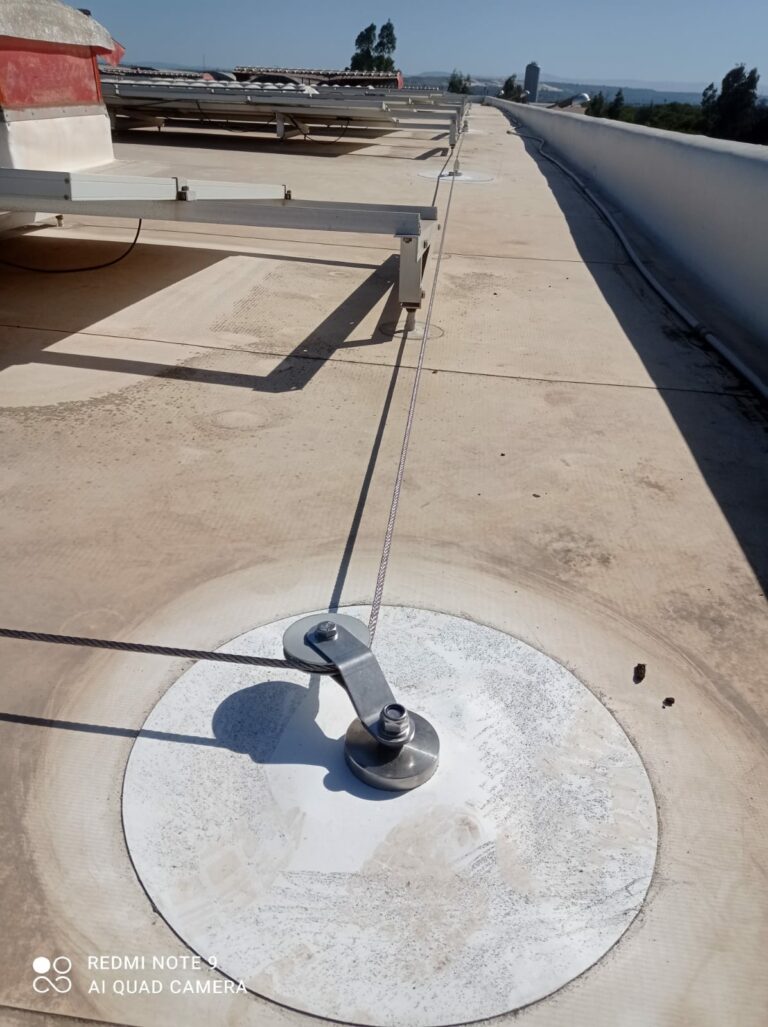

Da utilizzare quando le prestazioni meccaniche richieste non superano i 44,0 kN di trazione e 32,0 kN taglio (Sistema utilizzato per il posizionamento di componentistica Linea Vita.
Il sistema viene realizzato con bulloni M16x 30/40/50/60/70/100

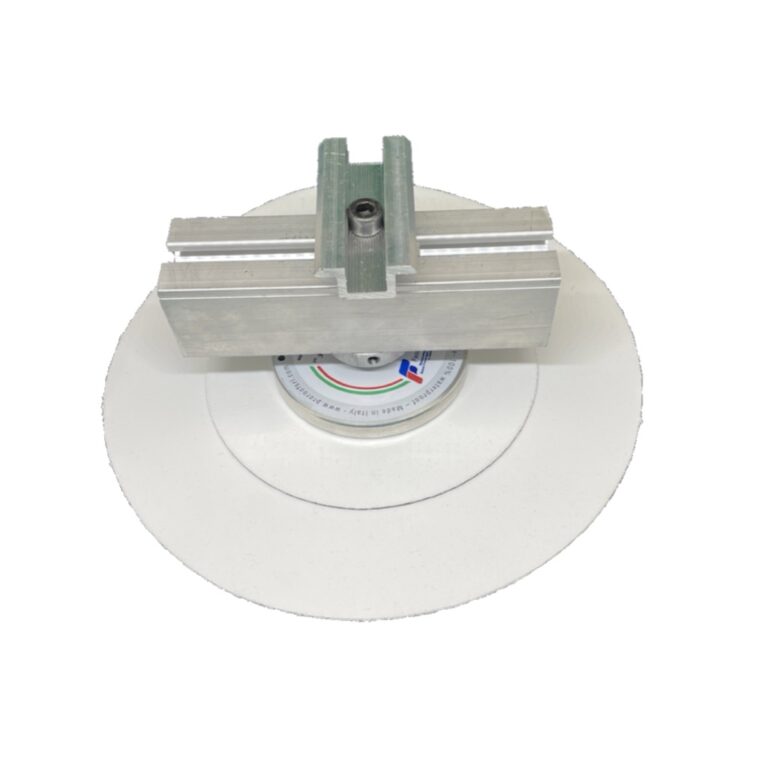

Una vasta gamma di accessori permette di posizionare i pannelli fotovoltaici da complanari alla copertura sino ad inclinazioni verticali.
